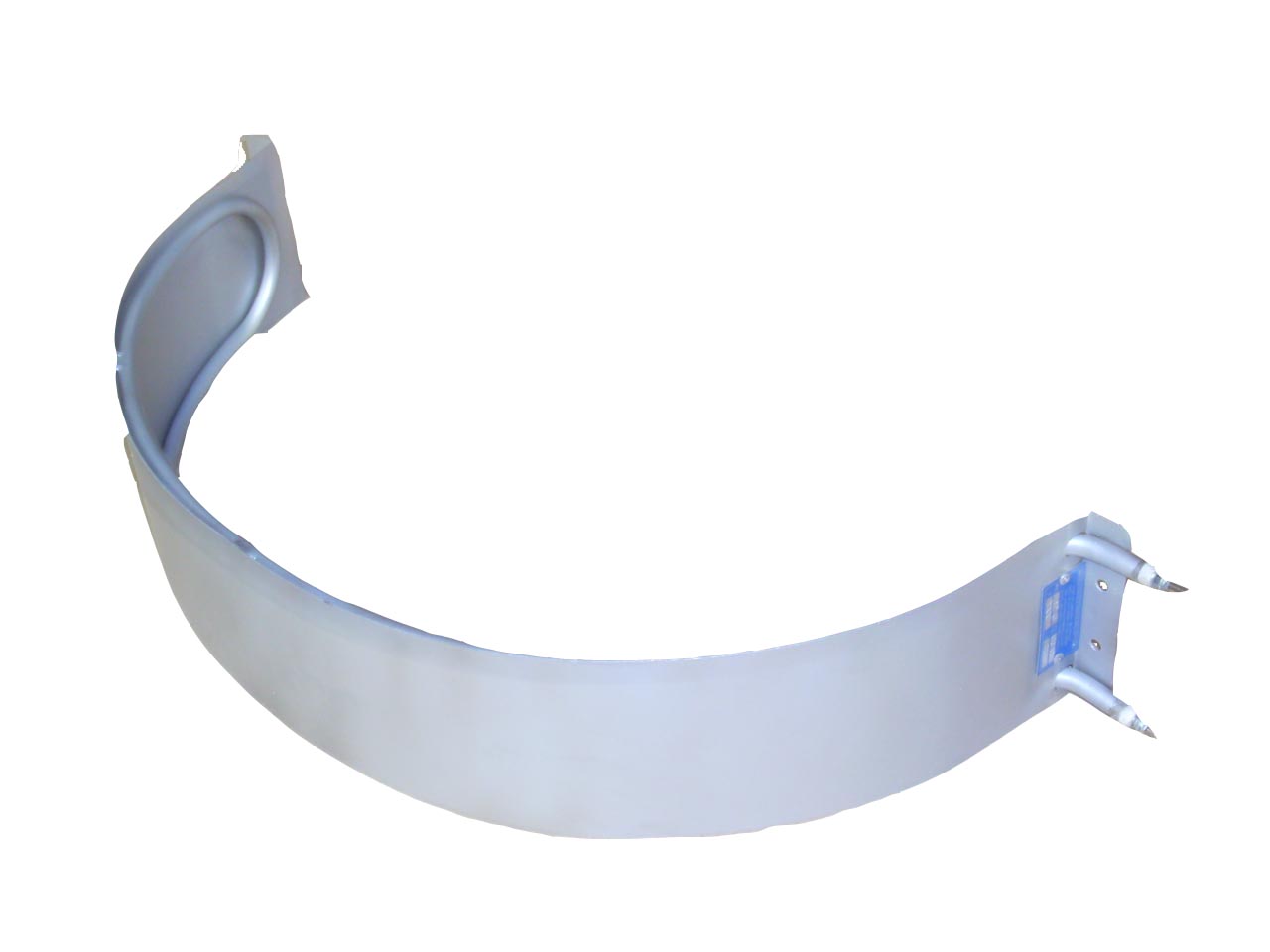

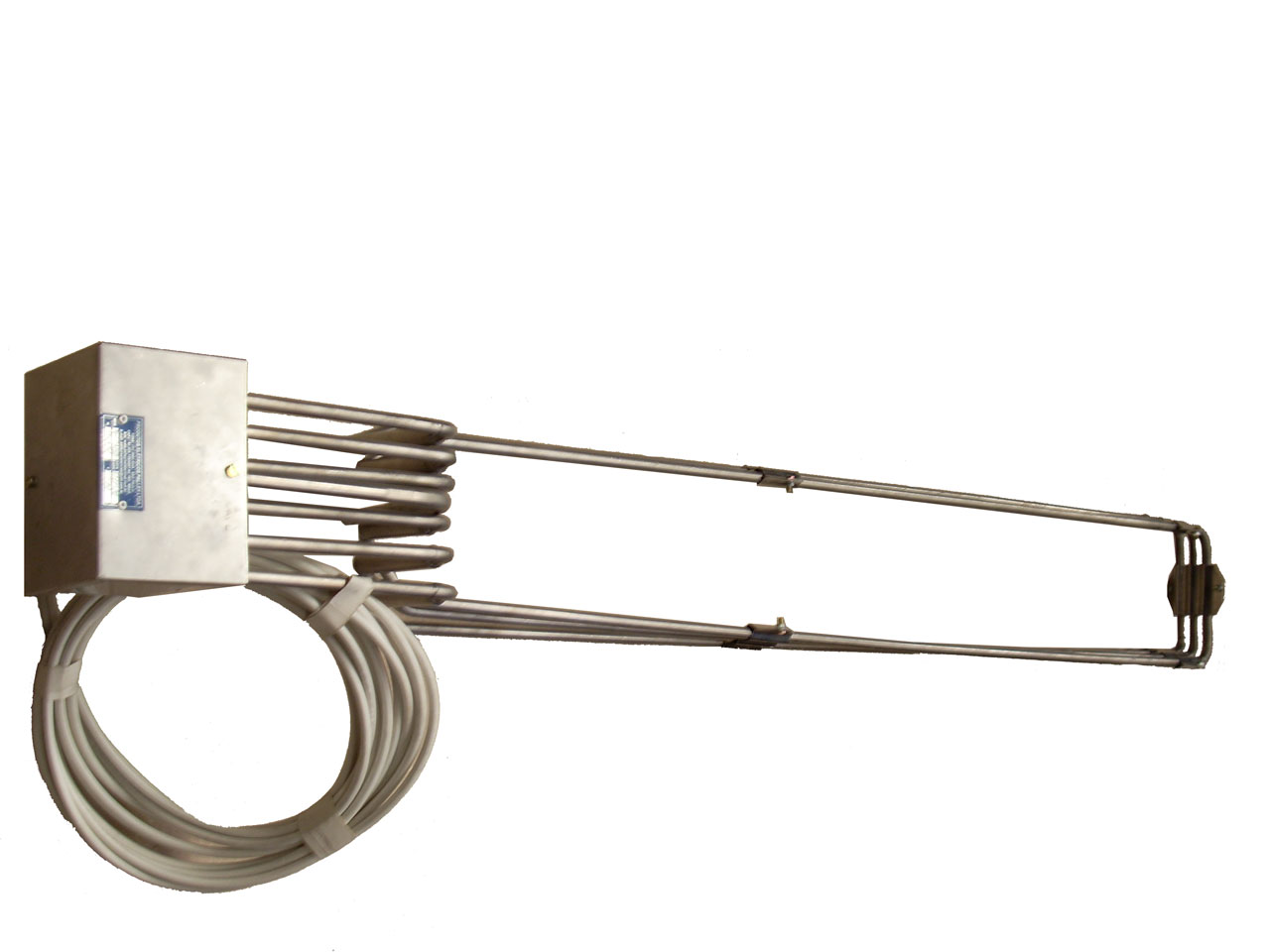

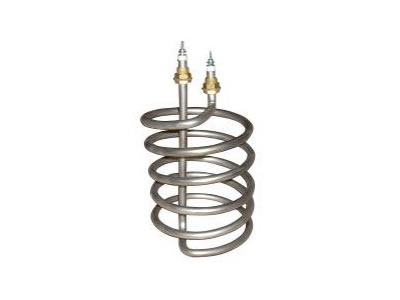

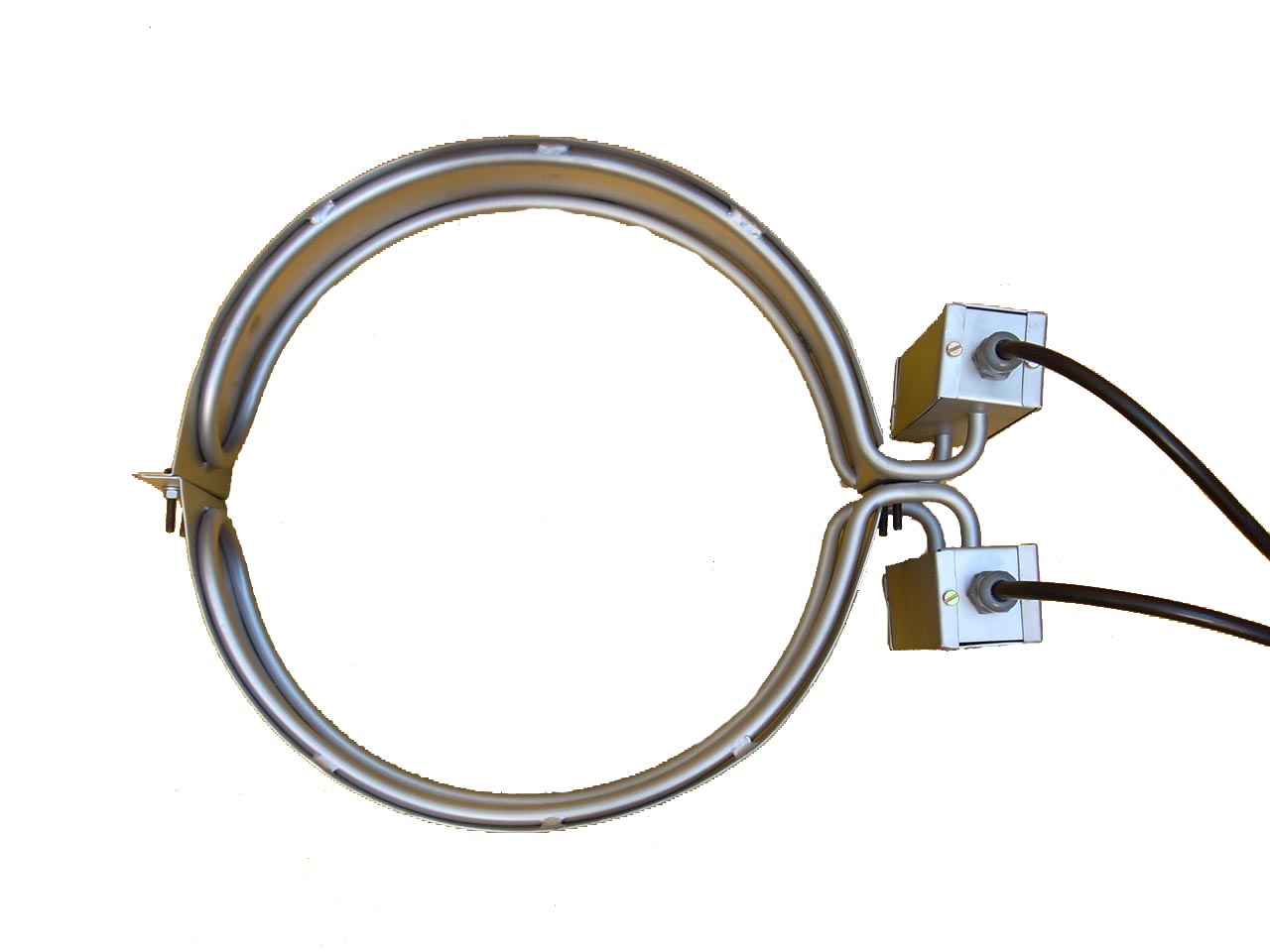

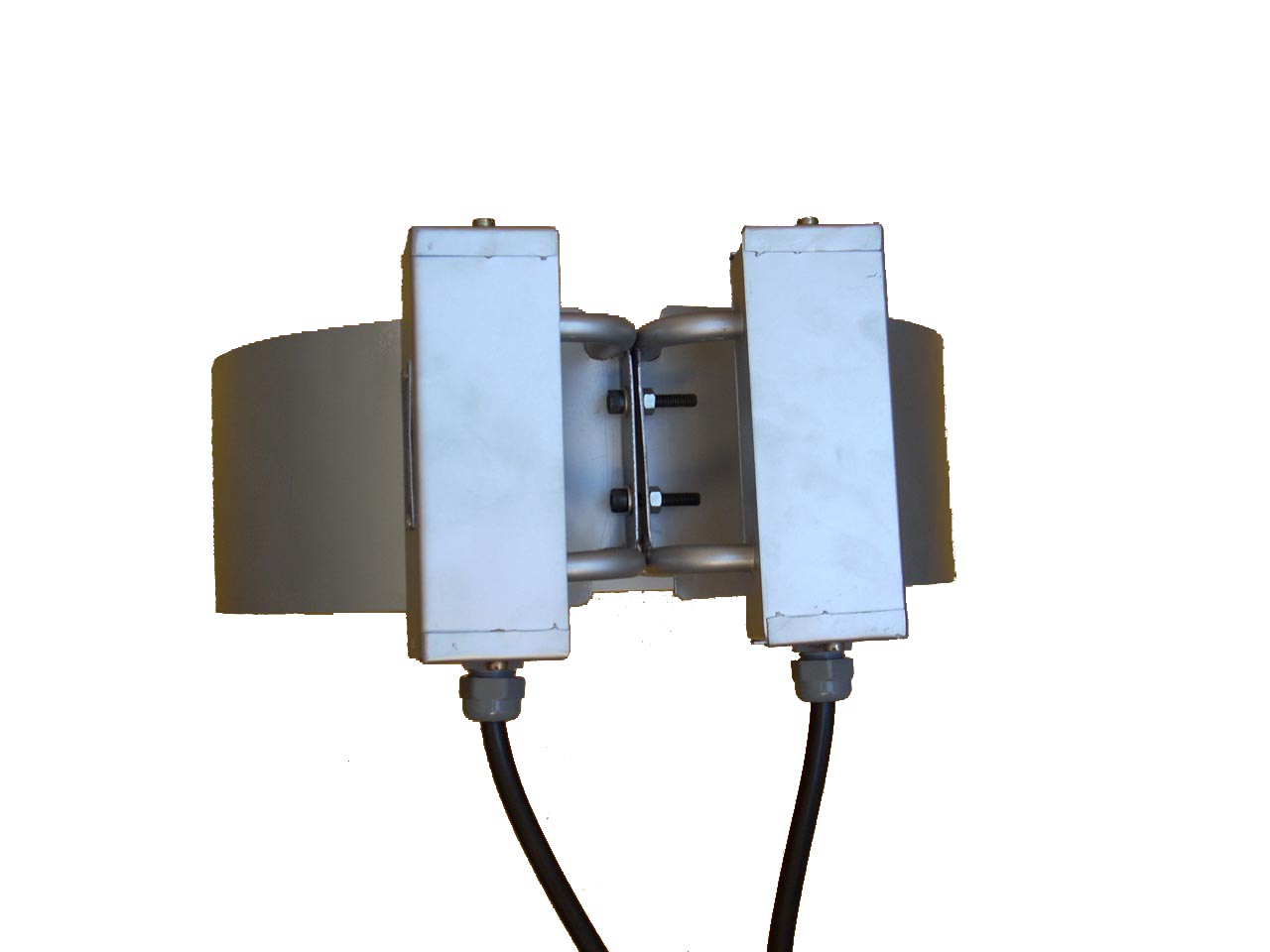

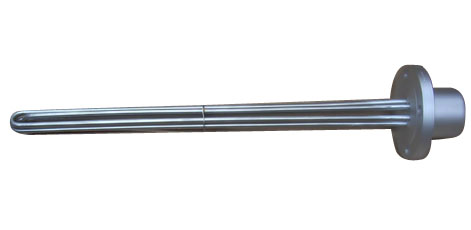

Construídas em tubos de aço inox, 304, 316 L ou ainda revestidas de TEFLON®, nos diâmetros padrões de 6.5mm, 8mm e 11mm. Apresentam alta rigidez dielétrica e um alto desempenho em qualquer circunstâncias.
Podem ser fornecidas nas mais variadas formas e ainda acopladas com uma grande variedade de acessórios e fixadores atendendo assim as mais rígidas exigências.
Material Utilização e Diametros das Resistências Tubulares
Os tubos são disponíveis normalmente em dois diâmetros 8 e 11mm no aço 304 ou 316L, ou ainda serem revestidos por chumbo ou Teflon.
| MATERIAL | TEMP. MÁXIMA TRABALHO | UTILIZAÇÃO MAIS COMUM | WATTS = MÁXIMO POR METRO LINEAR DE TUBO (Considerar comprimento sequencial “I”) | |
| TUBO a 8mm | TUBO a 11mm | |||
| Teflon ou Chumbo | 250C | Soluções corrosivas | 500 | 2100 |
| Tubo de aço Inoxidável AISI 304 | 400C | Imersão em vários óleos minerais, conforme viscosidade e coeficiente de transmissão térmica | 250 a 1000 | 350 a 1400 |
| Incorporado em um bloco fundido de alumínio | 1500 | 2100 | ||
| Tubo de aço inoxidável AISI 304 (opcionalmente AISI 316L) | 750C | Imersão em vários ácidos, soluções químicas, óleos comestíveis | 1500 | 2100 |
| Aquecimento de um forne ou câmara até 400C | 1000 | 1400 | ||
| Exposto ao ar livre – Infravermelho | 2000 | 2800 | ||
| Com refletor horizontal | 1500 | 2100 | ||
| Colocados em um canal de placa metálica | 1000 | 1400 | ||
| Preso externamente ao fundo de recipiente | 1000 | 1400 |
Composição da Resistência Tubular
A resistência básica é fabricada conforme mostra o desenho abaixo, utilizando os materiais e vantagens indicadas na tabela inicial. A partir do tubo reto, ela será curvada, complementada dos terminais e dos acessórios de fixação, de acordo com a indicação do cliente.
Variações dos Terminais
As pontas de ligação elétrica (terminais), poderão ser escolhidas entre estes 2 tipos convencionais.
Acessórios de Fixação
Os acessórios abaixo são os normais de estoque e serão soldados no tubo, conforme encomenda.
Exigências Mínimas Para Curvatura dos TubosOs tubos serão curvados de acordo com o desenho do cliente, obedecendo as dimensões mínimas indicadas ao lado.  |
| TUBO | R.MÍN | 8,0 | 9,0 | 11,0 | 12,0 | ||||||
| TUBO | R.MÍN | ||||||||||||
| 8,0 | 9,0 | ||||||||||||
| 11,0 | 12,0 |
Como Encomendar sua Resistência
Execute um desenho mostrando a forma final do tubo e indique as medidas que ele terá.
- Indique o tipo de terminal e fixadores.
- Indique o material do tubo e dos fixadores.
- Indique a potencia requerida em watts (ver limites da tabela inicial) de acordo com o comprimento do diâmetro do tubo.
- Anote no desenho o diâmetro do tubo de acordo com a potencia requerida.
- Indique a voltagem e o local de utilização (imersão, ar livre, forno, etc.)
- Indique a quantidade necessária.
*Após estas indicações, a resistência ficará cadastrada com um número de fabricação marcado no tubo, o que facilitará as encomendas posteriores.
